1.ARP协议简介

ARP协议（Address Resolution Protocol），即地址解析协议，是以太网中用于描述目标IP地址和目标主机MAC地址对应映射。

在局域网（LAN）中，当一台主机或三层网络设备（如路由器、三层交换机）需要向另一台设备发送数据时，它需要知道对方的 IP地址（网络层地址）。然而，仅知道IP地址是不够的，因为数据最终要通过物理网络（如以太网）传输，而物理网络依赖的是 MAC地址（数据链路层地址）。

那为什么需要ARP？

1）IP报文必须封装成数据帧

• 网络层（IP）的数据包必须封装成数据链路层（如以太网帧）才能在物理网络中传输。
• 帧头中必须包含 目标MAC地址，但发送方通常只知道目标IP地址。

2）IP地址 → MAC地址的映射需求

• 设备需要一种方法，根据目标IP地址查询对应的MAC地址。
• ARP就是用来完成这一映射的协议。

3）ARP的作用

• 查询：通过广播ARP请求，询问“谁拥有这个IP地址？”
• 响应：目标设备收到请求后，回复自己的MAC地址。
• 缓存：发送方记录IP-MAC映射，后续通信直接使用，减少重复查询。

所以，ARP协议是局域网通信的关键机制，它解决了 “已知IP地址，如何找到对应的MAC地址” 的问题，确保数据能够正确封装并送达目标设备。没有ARP，基于IP的通信将无法在物理网络中完成。

2.ARP协议类型

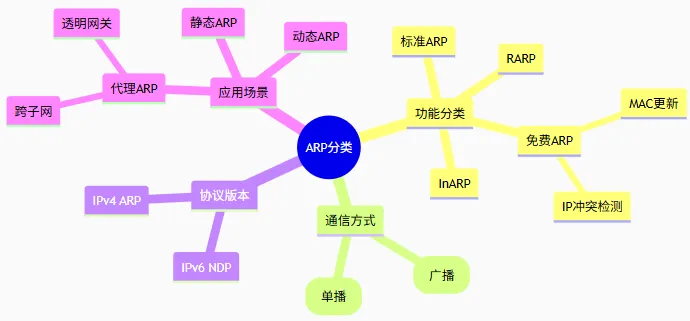

ARP协议按功能、通信方式、协议版本、应用场景分类如下图：

1）按功能分类

2）按通信方式分类

3）按协议版本分类

4）按应用场景分类

3.ARP报文格式

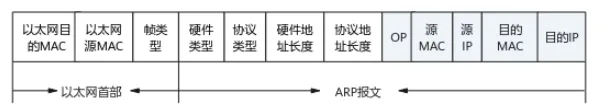

ARP请求和应答的报文格式如下图所示：

报文的长度是42字节，前14字节的内容表示以太网首部，后28字节的内容表示ARP请求或应答报文的内容。

报文中相关字段的解释如下表：

4.ARP工作原理

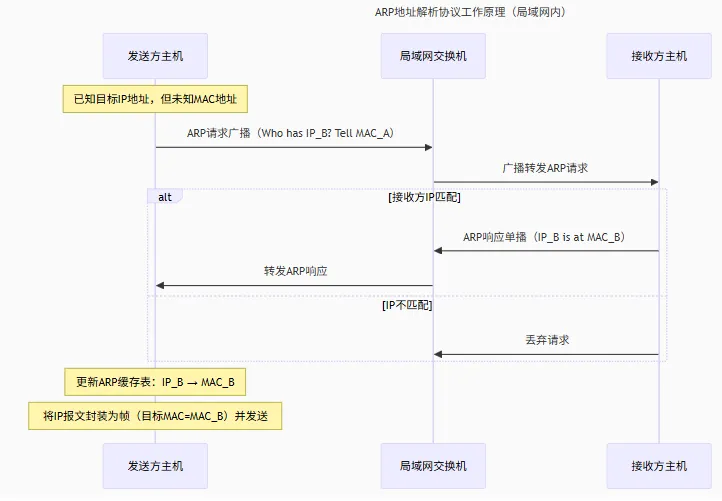

如下图：发送方主机已知目标IP地址，但未知MAC地址，这时发送方主机发送ARP请求广播-->接收方主机回复ARP响应单播-->发送方主机更新ARP缓存。

1）ARP请求广播

• 发送方广播询问：“谁有 IP_B？请告诉 MAC_A”（MAC_A为发送方自身地址）。
• 交换机将广播帧泛洪到所有端口（除接收端口外）。

2）ARP响应单播

• 只有IP_B的拥有者（接收方）会响应，其他主机丢弃请求。
• 接收方单播回复：“IP_B 对应的MAC地址是 MAC_B”。

3）更新ARP缓存

• 发送方记录 IP_B → MAC_B 的映射到本地ARP缓存表，后续通信直接使用。

【下面通过WIRESHARK软件抓包分析arp地址解析过程】：

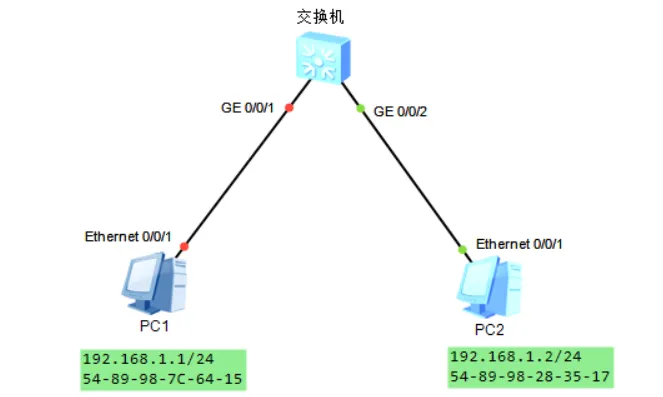

如下图，主机PC1有IP数据报文发送给另一台主机PC2，它需要知道接收方的逻辑（IP）地址。但是IP地址必须封装成帧才能通过物理网络。这就意味着发送方必须有接收方的物理（MAC）地址，因此需要完成逻辑地址到物理地址的映射。而ARP协议可以接收来自IP协议的逻辑地址，将其映射为相应的物理地址，然后把物理地址递交给数据链路层。

上图中，我们从PC1发送一个Ping包到PC2：

1）PC1发送数据前会先检查自己的ARP缓存表，若有对应IP地址的MAC信息则直接封装到帧里进行发送，若没有则会通过ARP进行获取。

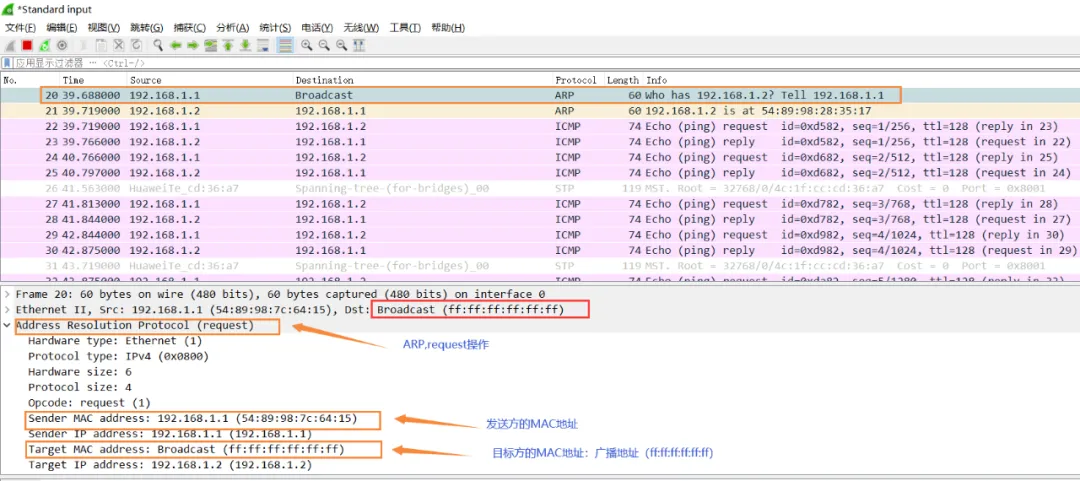

2）PC1会发送ARP Request报文来请求获取PC2的MAC地址。由于帧内没有目的MAC地址是不可以进行传输的，所以ARP报文内的目的MAC地址为全F。

3）ARP Request目的MAC地址为FF-FF-FF-FF-FF-FF（广播数据帧），所以交换机收到后会直接对该帧进行泛洪（广播）操作，并且学习该IP的MAC地址以及端口号到交换机自己的MAC缓存表。

4）所有主机都接受到该ARP Request报文后，都会检查该帧的目的IP地址与自身的IP地址是否匹配，不匹配就直接丢弃，PC2发现与自己IP地址匹配，就会先把PC1的IP与MAC地址信息记录到自己的ARP缓存表之中，然后PC2就会发送ARP Reply报文来进行响应。

5）交换机收到单播数据帧以后，会对该帧进行转发操作，并且学习PC2的MAC地址和端口号到自己的MAC缓存表。

6）PC1收到PC2的ARP Reply报文后会检查目的IP与自己IP地址字段是否相同，如果匹配就将回应报文的源IP地址与MAC地址学习到自己的ARP缓存表之中，然后就可以传输信息进行通信。

5.ARP协议老化机制

1）ARP缓存的目的

① 减少广播风暴：如果每次通信都发送ARP广播请求，会极大增加网络负担，影响设备性能。

② 提高效率：缓存IP-MAC映射，避免重复查询，加速通信。

2）ARP缓存的工作方式

① 查询缓存：发送数据前，先检查本地ARP缓存表：

• 命中：直接使用缓存的MAC地址发送数据。
• 未命中：才发送ARP广播请求，解析目标MAC地址。

② 动态更新：新学习的ARP条目会被缓存，但不会永久存储。

3）ARP缓存的老化机制

为了保证缓存的有效性，动态ARP条目会定时老化，主要涉及以下参数：

4）老化探测流程

① 表项超时：当ARP缓存条目达到老化时间后，设备会发送探测报文（ARP请求）。

② 探测方式：

• 单播模式（默认）：直接向目标IP发送ARP请求（减少广播影响）。
• 广播模式（最后一次）：如果单播无响应，改用广播探测。

③ 结果处理：

• 收到响应 → 更新ARP表项，重置老化计时器。
• 无响应 → 超过探测次数后，删除该表项。

5）特殊情况处理

接口Down时：设备会立即删除相关ARP表项，避免使用无效缓存。

MAC地址不变时：可配置始终使用单播探测，减少广播流量。

通过ARP老化机制，网络设备能够在减少广播流量的同时，保持IP-MAC映射的准确性，确保高效、可靠的通信。

6.常见问题

1）ARP表项显示"Incomplete"的原因及处理机制

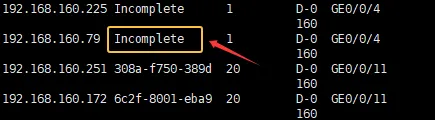

当执行 display arp 命令时，若 MAC ADDRESS 字段显示 Incomplete，表示该ARP表项是 临时表项（假表项），尚未成功解析目标MAC地址。

① 为什么会出现"Incomplete"表项？

当设备收到一个IP报文，但 ARP缓存中没有对应的MAC地址 时，会触发 ARP Miss 事件。

此时，设备会：

生成临时ARP表项（标记为 Incomplete），发送ARP请求，尝试解析目标MAC地址。

② 临时ARP表项的处理流程

③ 常见场景

• 目标主机未开机/不存在：ARP请求无响应，临时表项超时后清除。
• 网络拥塞/丢包：ARP请求或响应丢失，导致表项保持 Incomplete。
• 安全策略拦截：如防火墙禁止ARP流量，导致解析失败。

2）交换机ARP流量过大的原因与处理

当交换机出现ARP流量过大时，通常由以下原因导致：网络环路（未启用STP引发广播风暴）、ARP攻击或扫描（病毒或探测工具）、IP地址冲突（重复IP触发免费ARP）以及设备频繁上下线（无线漫游或网络不稳定）。

快速排查时，可通过命令行检查（如display arp查看异常条目、display interface定位高流量端口），并结合抓包分析（过滤ARP报文，关注重复请求或异常响应）。解决方案包括：针对网络环路启用STP/MSTP，防御ARP攻击配置DAI，检查DHCP配置解决IP冲突，优化网络连接以稳定设备状态。

为预防此类问题，建议启用端口安全（MAC绑定）、设置ARP速率限制，并定期监控ARP表。若异常持续，应使用专业工具（如Wireshark）深入分析流量。
